FortiGate Firewall SNMP Ayarı: İzleme Sistemine Bağlamak

FortiGate Firewall SNMP ayarı, cihazın CPU, bellek, oturum ve arayüz sayaçlarını bir izleme sisteminin okumasına açar ve önemli olaylarda o sisteme kendiliğinden haber gönderir. NSA’nın ağ cihazları için tarif ettiği düzende SNMPv3 kullanılır, kimlik doğrulama ve şifrelemeyle; erişim yalnız izleme sunucusunun adresine verilir. Ayar System → SNMP ekranında yapılır.

Bu yazı FortiGate Firewall yapılandırma rehberimizin 7. adımıdır. Lab’da izleme sunucusunun soruları üç ayrı kapıdan geçmeden cevap almadı ve v2c community’si ağda açık metin gitti.

Örnekteki sınır kapısında merkez, kulübenin durumunu iki yoldan öğrenir:

1. Kadranlar: bir müfettiş düzenli turlarla kulübeye gelir, duvardaki kadranları okur ve defterine yazar. Soran merkezdir. FortiGate’te bu SNMP sorgusudur.
2. İşaret kolu: bir şey olduğunda kulübe müfettişi beklemez, çatısındaki işaret kolunu kendisi kaldırır. Haber veren kulübedir. FortiGate’te bu trap’tir.

Bu yazı, Kurumsal Network Kurulumu hizmetimizde izlemeye aldığımız her FortiGate’te kurduğumuz bağlantıyı anlatır: firewall kendi durumunu kime, nasıl söylüyor?

FortiGate SNMP ile Ne Söyler? Fabrika Ayarında Kapalı

SNMP’nin iki yönü vardır. İzleme sistemi cihaza düzenli aralıkla soru sorar ve sayaçları okur (sorgu, UDP 161). Cihaz da seçili bir olay olduğunda sorulmayı beklemeden haber gönderir (trap, UDP 162). İki yönün nasıl çalıştığını SNMP nedir yazımızda anlattık.

Fabrika ayarında FortiGate’in SNMP ajanı kapalıdır, community ya da kullanıcı tanımlı değildir. Lab cihazımın fabrika yapılandırması:

config system snmp sysinfo
    set status disable
    set trap-high-cpu-threshold 80
    set trap-low-memory-threshold 80
    set trap-log-full-threshold 90
end

Son üç satır trap eşikleridir: CPU yüzde 80’i, bellek kullanımı yüzde 80’i, log diski yüzde 90’ı geçince cihaz haber verir. Bu eşikler ancak SNMP açılınca bir anlam kazanır.

FortiGate’te SNMP Nasıl Olmalı?

SNMPv3 kullanılır, kimlik doğrulama ve şifrelemeyle (authPriv). v1 ve v2c kapalı kalır, okuma-yazma community’si hiç açılmaz. Erişim yalnız izleme sunucusunun adresine verilir ve SNMP yalnız yönetim arayüzünde açılır. İzleme sunucusu, yönetici girişlerinin geldiği yönetim ağında durur.

Bu düzeni iki kaynak birlikte tarif ediyor:

1. NSA, Network Infrastructure Security Guidance rehberinde (Mart 2022, sürüm 1.0) SNMP v1 ve v2c’yi Telnet ve HTTP ile birlikte şifresiz yönetim servisleri arasında sayıyor ve kapatılmasını istiyor (bölüm 7.1). Okuma-yazma community’leri kaldırılır ve SNMPv3’e geçilir (bölüm 7.8). SNMPv3 hem kimlik doğrulama hem şifrelemeyle kullanılır ve erişim listesiyle yalnız yetkili adreslere açılır (bölüm 7.11.3).
2. Fortinet, kendi teşhis notunda yönetici hesaplarının güvenilen adreslerinin web arayüzünü, SSH’ı ve SNMP’yi birlikte kapsadığını yazıyor. FortiOS 7.2.5 ve 7.4.0’dan beri izleme sunucusunun adresi en az bir yöneticinin listesinde /32 olarak yazılı olmalı; adresi kapsayan bir alt ağ yetmiyor.

Lab cihazımın fabrika ayarlarını bu önerilerle yan yana koydum:

Lab’da izleme sunucusu, sunucu ağındaki ntp01 (192.168.1.15) ve üstünde net-snmp araçları çalışıyor. Bu, lab’ın bir kısıtı: doğru düzende izleme sunucusu yönetim ağında durur, lab ise ev ağında kurulu olduğu için sunucuyu başka bir ağda tutuyor. Aşağıdaki güvenilen adres bulgusu bu yüzden ortaya çıktı. Kurumda bu Cacti, Zabbix ya da benzeri bir sistemdir; Cacti’nin kurulumunu Cacti kurulum rehberimizde anlattık.

Bir SNMP Sorusu Hangi Kapılardan Geçer?

Müfettiş kulübeye gelip kadranları okumak ister. Kulübeye girebilmesi için üç şeyin aynı anda doğru olması gerekir:

1. Kapı açık mı? Kulübenin o tarafa bakan kapısı müfettişe açık olmalı. FortiGate’te bu, arayüzün Administrative Access listesindeki SNMP işaretidir.
2. Nöbetçinin listesinde mi? Kapıdaki nöbetçi yalnız izinli kişilerin listesine bakar. FortiGate’te bu liste, yönetici hesaplarının güvenilen adresleridir; web arayüzüne ve SSH’a giren yöneticiler için tutulan liste SNMP’yi de süzer.
3. Defterde adı ve parolası doğru mu? İçerideki görevli müfettişin adını ve parolasını deftere bakarak doğrular. FortiGate’te bu, community’nin ya da SNMPv3 kullanıcısının Hosts listesi ve parolasıdır.

Örnekteki sınır kapısında üç engelin ortak bir huyu var: hiçbiri müfettişe neden içeri alınmadığını söylemez. Kapı kapalıysa da, nöbetçi onu tanımıyorsa da, parola yanlışsa da müfettiş aynı şeyi görür: kimse cevap vermez.

Lab’da üç kapıyı da tek tek kapalıyken ölçtüm ve üçünde de sorgu aynı biçimde bitti:

Timeout: No Response from 192.168.10.1.

FortiGate’te SNMP Ajanı ve SNMPv3 Kullanıcısı

Ayardan önce üç şey hazır olur:

1. İzleme sunucusu ve adresi: lab’da ntp01, 192.168.1.15.
2. FortiGate’ten izleme sunucusuna yol: lab’da yönetim ağından sunucu ağına bir statik rota var; trap’ler bu yoldan gider.
3. SNMPv3 için iki parola: biri kimlik doğrulama, biri şifreleme için. Lab’da parola yöneticisinin ürettiği 24 karakterlik iki ayrı dizi.

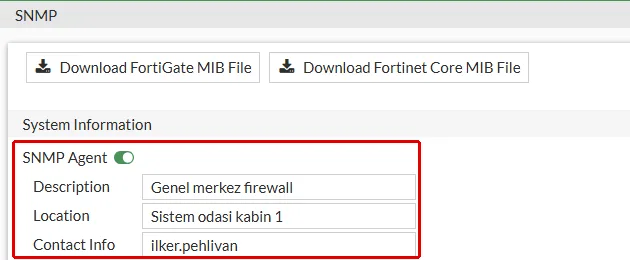

Ajan System → SNMP ekranında açılır:

1. SNMP Agent: açılır.
2. Description, Location ve Contact Info: izleme sisteminde cihazın kimliği olarak görünür. Cihaza yazdığım her ad gibi Türkçe harfsiz yazdım (Sistem odasi kabin 1).
3. Apply ile kaydedilir.

Aynı kaydın komut satırındaki karşılığı:

config system snmp sysinfo
    set status enable
    set description "Genel merkez firewall"
    set contact-info "ilker.pehlivan"
    set location "Sistem odasi kabin 1"
end

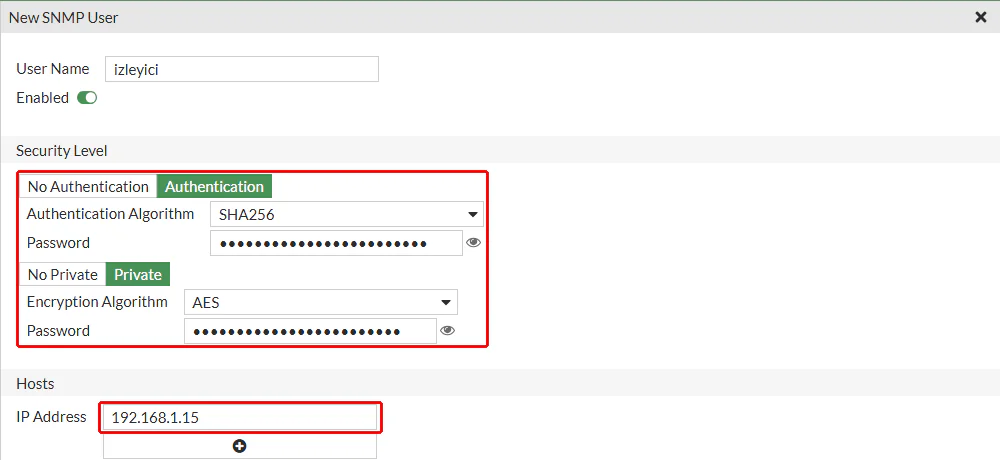

SNMPv3 kullanıcısı aynı ekrandaki SNMP v3 tablosunda Create New ile açılır:

1. User Name: lab’da izleyici.
2. Security Level: fabrika ayarında No Authentication seçili gelir, yani kimlik doğrulama yok. Authentication seçilir; Authentication Algorithm fabrika ayarında SHA1 gelir, SHA256 yapılır ve parolası girilir.
3. Private: seçilir; Encryption Algorithm AES kalır ve ikinci parola girilir. Listede DES de var; artık güvenli sayılmıyor.
4. Hosts: izleme sunucusunun adresi, 192.168.1.15. Formun fabrika hâlinde gelen boş ikinci satır silinir.

Burada arayüzün bir tuzağı var. Kullanıcıyı OK ile kaydettim, liste onu gösterdi, ama CLI’da kullanıcı yoktu ve SNMPv3 sorusu cevapsız kaldı. Sayfanın altındaki Apply’a basınca kullanıcı yapılandırmaya yazıldı ve aynı soru cevap aldı. OK listeyi, Apply cihazı günceller.

Aynı kaydın komut satırındaki karşılığı, parolalar cihazda şifreli saklandığı için kısaltılmış hâliyle:

config system snmp user
    edit "izleyici"
        set notify-hosts 192.168.1.15
        set security-level auth-priv
        set auth-proto sha256
        set auth-pwd ENC ...
        set priv-pwd ENC ...
    next
end

priv-proto satırı görünmüyor, çünkü AES fabrika değeridir. NSA AES-192 ve AES-256’da üreticiler arası uyumsuzluk görüldüğünü, gerekirse AES-128’in kullanılmasını yazıyor (bölüm 7.11.3). SNMP’de “AES”, RFC 3826’nın tanımladığı 128 bitlik AES’tir; FortiGate’in listesinde AES256 ayrı bir seçenek olarak duruyor.

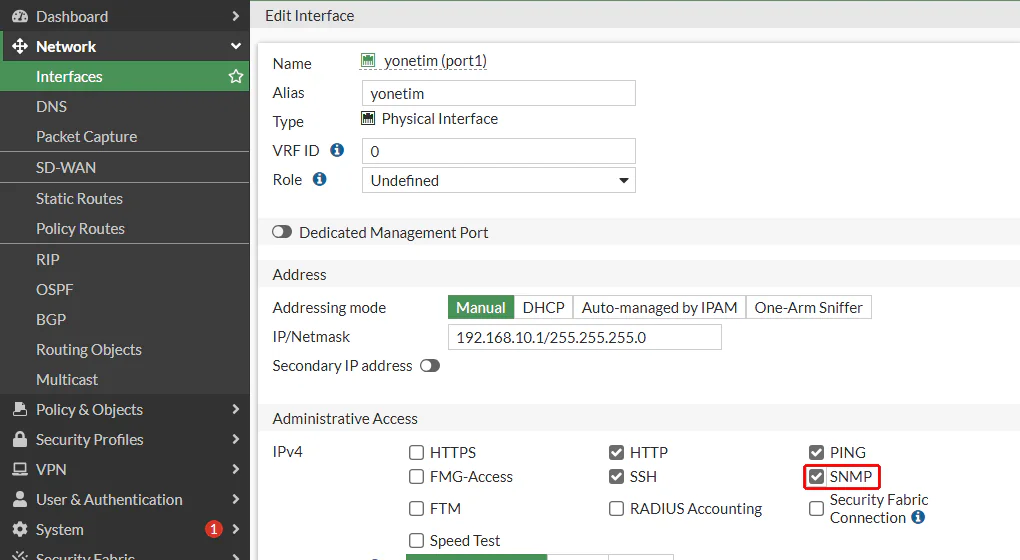

Arayüz Kapısı: Administrative Access

Kullanıcı tanımlıyken ilk soru zaman aşımına düştü. FortiGate bir yönetim protokolünü yalnız o protokolün açık olduğu arayüzde dinler; bunu yönetim erişimi yazımızda ölçtük. Network → Interfaces → yonetim (port1) → Administrative Access listesinde SNMP işaretlenir:

Bağlı olduğunuz arayüzü düzenlerken FortiGate bir onay ister: You are currently connected on this interface. Are you sure you want to continue?, yani şu an bu arayüz üzerinden bağlısınız, devam etmek istediğinize emin misiniz? Onaydan sonra soru yine cevapsız kaldı. İkinci kapı kapalıydı.

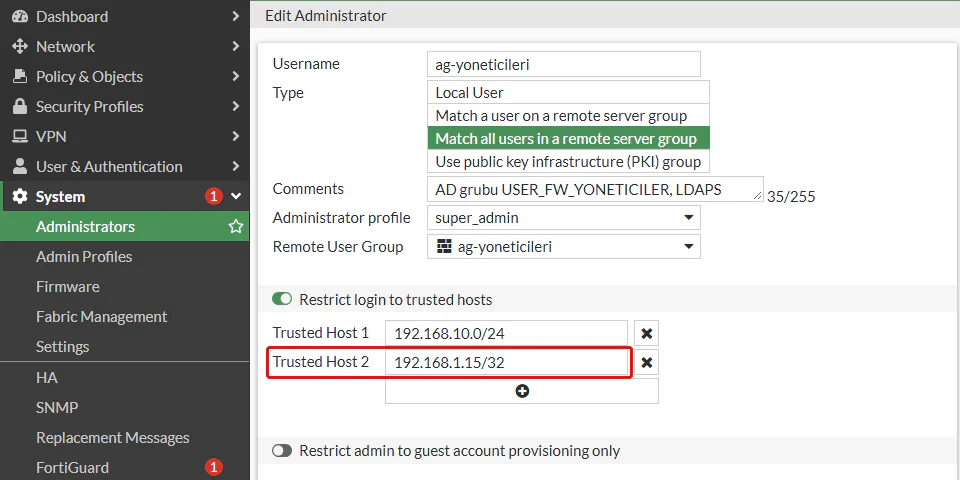

Nöbetçinin Listesi: Yönetici Güvenilen Adresleri

Bu lab’da bütün yönetici hesapları yalnız yönetim ağından (192.168.10.0/24) giriş kabul ediyor. İzleme sunucusu ise sunucu ağında, 192.168.1.15. Paket yakalamada soru FortiGate’e gidiyor, cevap gelmiyordu. Adresi geçici olarak bir yöneticinin listesine ekleyince soru cevap aldı, çıkarınca yine sustu. Fortinet’in yukarıdaki notunun dediği budur: güvenilen adres listesi SNMP’yi de süzer.

Doğru düzende bu sorun çıkmıyor. İzleme sunucusu yönetim ağındaysa yöneticilerin güvenilen adres aralığı onu zaten kapsar. Bunu lab’da ölçtüm: ntp01’in yönetim ağında da bir adresi var (192.168.10.15), soruyu bu adresten sordum. Bu adres için hiçbir yöneticide ayrı bir satır yoktu, yalnız 192.168.10.0/24 aralığı vardı:

02:37:55.960740 IP 192.168.10.15.60233 > 192.168.10.1.161:  F=r U="" E= C="" GetRequest(14)
...
02:37:55.961906 IP 192.168.10.1.161 > 192.168.10.15.60233:  F=ap U="izleyici" [!scoped PDU]9b_7a_6e_09_50_8f_93_f0_e9_af...

FortiGate cevap verdi ve snmpget cihazın adını okudu (gmfw01.ad.sistemkusu.com). Ağ segmentasyonu, yani yönetim trafiğinin kendi ağında toplanması, burada da işi kendiliğinden çözüyor.

Sürüme dikkat: Fortinet’in 7.2.5 ve 7.4.0 notuna göre bu sürümlerde adresi kapsayan bir alt ağ artık yetmiyor: adresin /32 olarak yazılması gerekiyor, yoksa FortiGate trafiği düşürüyor. Lab cihazım 7.0.10 olduğu için bunu ölçemedim.

7.2.5 ya da daha yeni bir sürümde izleme sunucusu yönetim ağında olsa bile adresi bir yöneticinin listesine /32 olarak eklenir. Nasıl ekleneceği aşağıdaki kutuda.

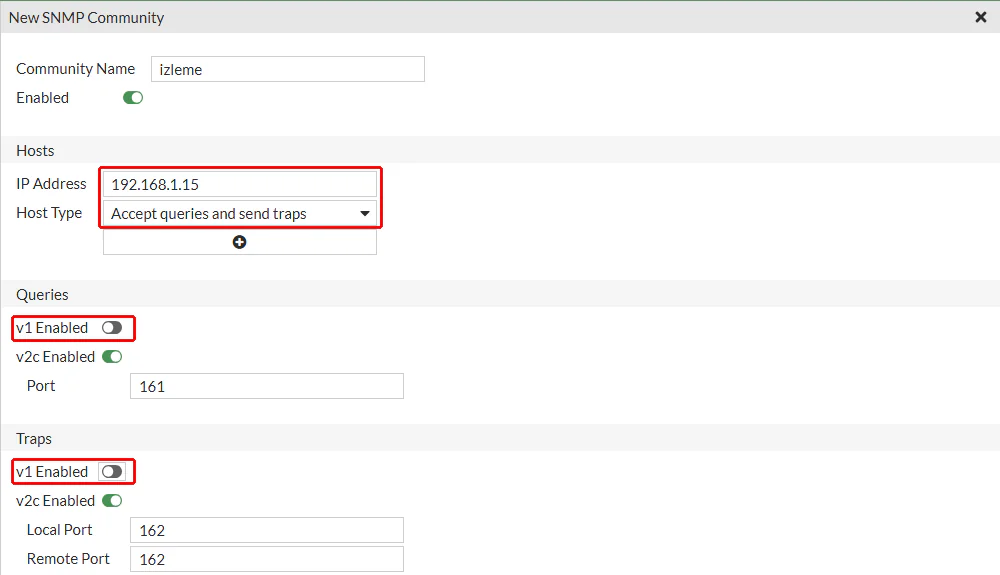

İzleme Sistemi SNMPv3 Desteklemiyorsa: v2c Community

Eski bir izleme sistemi SNMPv3 konuşmuyorsa v2c community’si açılır ve aynı kapılar onun için de geçerlidir. SNMP v1/v2c tablosunda Create New ile:

1. Community Name: lab’da izleme. Paylaşılan bir kelimedir ve parola gibi seçilir.
2. Hosts: izleme sunucusunun adresi. Alanı boş bırakmak, community’yi bilen her adrese cihazı okutmak demektir.
3. Queries ve Traps altında v1 Enabled: kapatılır. Formun fabrika hâlinde v1 ve v2c, sorgu ve trap için dördü birden açık geliyor; v1 64 bitlik trafik sayaçlarını taşımıyor.

Lab’da v2c’yi aşağıdaki ölçümler bitince sildim; cihazda yalnız SNMPv3 kullanıcısı kaldı.

FortiGate SNMP Ayarını Doğrulamak: Hangi Değerler Okunur?

Sistem grubunun beş değeri tek sorguda geldi:

iso.3.6.1.2.1.1.1.0 = STRING: "Genel merkez firewall"
iso.3.6.1.2.1.1.5.0 = STRING: "gmfw01.ad.sistemkusu.com"
iso.3.6.1.2.1.1.6.0 = STRING: "Sistem odasi kabin 1"
iso.3.6.1.2.1.1.4.0 = STRING: "ilker.pehlivan"
iso.3.6.1.2.1.1.3.0 = Timeticks: (2832396) 7:52:03.96

Cihazın adı (sysName), DNS ayarı yazımızda verdiğim yerel alan adıyla birlikte geliyor. Açıklama, konum ve iletişim de formdaki değerlerdir.

Arayüz sayaçlarını okurken iki şeye dikkat etmek gerekiyor:

1. Port adları ifDescr’de değil ifName’de. Standart arayüz açıklaması (ifDescr) boş geldi; port1, port2, port3 adları ifName’de, arayüz takma adları (yonetim, ic-ag, dis-ag) ifAlias’ta duruyor. İzleme sisteminde grafikleri adlandırırken bu iki alan kullanılır.
2. Trafik 64 bitlik sayaçtan okunur. İç ağdan 5.000.000 baytlık bir dosya indirdim; port2’nin 64 bitlik çıkış sayacı (ifHCOutOctets) 5.228.921 bayt arttı: veri ve paket başlıkları.

Firewall’a özel değerler Fortinet’in kendi MIB ağacında:

iso.3.6.1.4.1.12356.101.4.1.1.0 = STRING: "v7.0.10,build0450,230221 (GA.M)"
iso.3.6.1.4.1.12356.101.4.1.3.0 = Gauge32: 10
iso.3.6.1.4.1.12356.101.4.1.4.0 = Gauge32: 46
iso.3.6.1.4.1.12356.101.4.1.8.0 = Gauge32: 37

Satırlar sırasıyla sürüm, CPU kullanımı (yüzde 10), bellek kullanımı (yüzde 46) ve oturum sayısıdır (37). Bu adların izleme sisteminde görünmesi için Fortinet MIB dosyaları gerekir; System → SNMP ekranının üstündeki Download FortiGate MIB File bağlantısından indirilir. Değerleri v2c community’siyle okudum; SNMPv3 kullanıcısı aynı ağaçtan aynı değerleri döndürüyor.

v2c ile SNMPv3 Farkı: Kartpostal ve Kapalı Zarf

v2c’nin zayıflığını paket yakalamayla gördüm. İzleme sunucusunda bir sorgu atarken ağı dinledim:

08:53:22.814848 IP 192.168.1.15.43967 > 192.168.10.1.161:  C="izleme" GetRequest(28)  .1.3.6.1.2.1.1.5.0
08:53:22.815333 IP 192.168.10.1.161 > 192.168.1.15.43967:  C="izleme" GetResponse(54)  .1.3.6.1.2.1.1.5.0="gmfw01.ad.sistemkusu.com"

Community (C="izleme") hem istekte hem cevapta açık metin duruyor; cevabın içeriği de. v2c bir kartpostaldır: parolası da cevabı da yolda herkesin okuyabileceği yere yazılır. Community neden parola sayılmaz, SNMP nedir yazımızda ayrıntılı anlattık.

Aynı soruyu SNMPv3 ile sordum:

08:55:48.337232 IP 192.168.1.15.40949 > 192.168.10.1.161:  F=r U="" E= C="" GetRequest(14)
08:55:48.337687 IP 192.168.10.1.161 > 192.168.1.15.40949:  F= U="" E=_80_00_30_44_04_46_47_56_4d_45_56_42_54_34_57_50_4b_55_4b_41_41 C="" Report(31)  .1.3.6.1.6.3.15.1.1.4.0=1
08:55:48.338159 IP 192.168.1.15.40949 > 192.168.10.1.161:  F=apr U="izleyici" [!scoped PDU]cc_d5_5d_21_ea_83_25_46_...
08:55:48.338867 IP 192.168.10.1.161 > 192.168.1.15.40949:  F=ap U="izleyici" [!scoped PDU]71_80_cd_70_37_1c_e0_be_...

Dört satır sırayla şunu söylüyor:

1. İlk iki paket keşiftir. İzleme sunucusu cihazın kimliğini (engine ID) sorar, FortiGate söyler. Kimlik açık okunuyor: 80 00 30 44 04 ve ardından ASCII olarak FGVMEVBT4WPKUKAA, yani cihazın seri numarası. Kimlik doğrulama ve şifreleme bunu gizlemez.
2. Son iki paket asıl soru ve cevaptır. F=apr ve F=ap kimlik doğrulamanın (a) ve şifrelemenin (p) açık olduğunu söyler. Yakalamada yalnız kullanıcı adı (U="izleyici") okunuyor; cevabın içeriği (gmfw01) hiç geçmiyor.

SNMPv3 kapalı ve imzalı bir zarftır: zarfın üstünde yalnız gönderenin adı okunur. Yanlış parolayla sorduğumda FortiGate hiç cevap vermedi, sorgu zaman aşımına düştü. Lab’daki switch aynı durumda bir hata cevabı döndürüyordu; bunu switch SNMP yazımızda ölçmüştük.

Sorgu Zaman Aşımına Düşüyor: Hangi Kapı Kapalı?

FortiGate’te kapalı arayüz, listede olmayan adres ve yanlış parola aynı sessizliği üretir. Sırayla şunlara bakılır:

1. Soru FortiGate’e varıyor mu? İzleme sunucusunda ya da FortiGate’te (diagnose sniffer packet port1 'udp port 161') paket yakalanır. Soru gidiyor, cevap gelmiyorsa sorun FortiGate’in kapılarındadır.
2. Arayüzde SNMP açık mı? show system interface port1 çıktısındaki allowaccess satırında snmp olmalı.
3. İzleme sunucusu bir yöneticinin listesinde mi? show system admin çıktısında adresi /32 olarak taşıyan bir trusthost satırı olmalı.
4. Community ya da kullanıcı doğru mu? Hosts listesinde izleme sunucusu, parolalar ve algoritmalar iki tarafta aynı olmalı. Arayüzden yapılan değişiklik Apply ile kaydedilmiş olmalı.

FortiGate SNMP Trap: Olay Anında Bildirim

Trap’i görmek için izleme sunucusunda bir trap alıcısı (snmptrapd) çalıştırdım ve FortiGate’in dış arayüzünü önce kapatıp sonra açtım.

İlk denemede alıcı paketle gelen hâlindeydi ve trap’ler sunucuya ulaştı ama kayda düşmedi: erişim ayarı olmayan alıcı hepsini attı ve kaydına No access configuration - dropping trap. yazdı, yani erişim ayarı olmadığı için trap’i atıyor. Alıcıya hangi community’yi kabul edeceği söylenince (authCommunity log izleme) trap’ler kayda geçti. Arayüz kapanınca gelen trap:

2026-10-01 08:58:58 <UNKNOWN> [UDP: [192.168.10.1]:162->[192.168.1.15]:162]:
iso.3.6.1.2.1.1.3.0 = Timeticks: (2868068) 7:58:00.68	iso.3.6.1.6.3.1.1.4.1.0 = OID: iso.3.6.1.6.3.1.1.5.3	iso.3.6.1.2.1.2.2.1.1.3 = INTEGER: 3	iso.3.6.1.2.1.2.2.1.7.3 = INTEGER: 2	iso.3.6.1.2.1.2.2.1.8.3 = INTEGER: 2	iso.3.6.1.4.1.12356.100.1.1.1.0 = STRING: "FGVMEVBT4WPKUKAA"	iso.3.6.1.2.1.1.5.0 = STRING: "gmfw01.ad.sistemkusu.com"	iso.3.6.1.2.1.31.1.1.1.1.3 = STRING: "port3"	...

Trap türü 1.3.6.1.6.3.1.1.5.3, yani linkDown. Ardından arayüzün sırası (3), yönetim ve çalışma durumu (2, kapalı), cihazın seri numarası, adı ve port adı (port3) geliyor. Açınca aynı yapıda bir linkUp (...5.4) geldi.

Her değişiklik iki trap daha üretti: 1.3.6.1.2.1.47.2.0.1, yani cihaz yapılandırmasının değiştiğini söyleyen entConfigChange. Olay listesi fabrika ayarında neredeyse tamamen işaretli geliyor ve “Entity config change” de bunlardan biri. Her yapılandırma değişikliğinde trap istemiyorsanız o işaret kaldırılır.

SNMPv3 kullanıcısının trap’leri de geldi. Alıcıya kullanıcıyı ve FortiGate’in cihaz kimliğini tanıttım (createUser -e 0x80003044... ve authUser log izleyici); aynı linkDown, linkUp ve entConfigChange trap’leri çözüldü. Paket yakalamada bu trap’ler de kapalı zarftı: yalnız U="izleyici" okunuyor, içerik şifreli.

Doğrulama: FortiGate İzleme Sistemine Doğru Konuşuyor mu?

Ayar bittiğinde beş şey kontrol edilir; her biri yukarıda lab’da ölçüldü:

1. SNMPv3 sorusu cevap alıyor ve paket yakalamada içerik okunmuyor; yalnız kullanıcı adı ve cihaz kimliği görünüyor.
2. v1 ve v2c kapalı: show system snmp community boş döner ya da yalnız v2c ve yalnız izleme sunucusuna açık bir community gösterir.
3. SNMP yalnız yönetim arayüzünde: internete bakan arayüzün allowaccess satırında snmp yok.
4. İzleme sunucusu yönetim ağında. Yönetim ağı dışındaysa ya da sürüm 7.2.5 ve sonrasıysa adresi /32 olarak bir yöneticinin güvenilen adreslerinde.
5. Bir arayüz kapatılıp açıldığında trap izleme sisteminde kayda düşüyor. Alıcıda erişim ayarı yoksa trap gelir ama kaydedilmez.

Sonuç: FortiGate SNMP’de Soru Üç Kapıdan Geçer

FortiGate’in SNMP’si üç kapıdan geçer: arayüzdeki Administrative Access işareti, yönetici hesaplarının güvenilen adresleri ve community ya da kullanıcının Hosts listesiyle parolası. Doğru düzende SNMPv3 kimlik doğrulama ve şifrelemeyle kullanılır, v1 ve v2c kapalı kalır. Lab’da beş şey beklenenden farklı çıktı:

1. Yönetici güvenilen adresleri SNMP’yi de süzüyor. Yönetim ağı dışındaki izleme sunucusunun sorusu, adresi bir yöneticinin listesine girene kadar cevapsız kaldı. Yönetim ağındaki adresinden ise ek ayar olmadan cevap aldı.
2. SNMPv3 formu kimlik doğrulamasız geliyor. Fabrika seçimi No Authentication; kimlik doğrulama açılınca algoritma SHA1 geliyor.
3. SNMPv3 kullanıcısı OK ile değil Apply ile kaydoluyor. Listede görünen kullanıcı, Apply’a basılana kadar cihazda yoktu.
4. Yanlış parola sessiz kalıyor. FortiGate hata cevabı vermedi; switch veriyordu.
5. Cihaz kimliği açık gidiyor. SNMPv3’ün engine ID’si seri numarasını taşıyor ve şifrelenmiyor.

Örnekteki sınır kapısında müfettiş kadranları ancak kapı açık, nöbetçi onu tanıyor ve defterdeki adı ile parolası doğruysa okur. Biri eksikse kimse ona nedenini söylemez. Açılış listesinin kalanı 20 adımlık kontrol listesinde duruyor.
